Регулируемый упор для мебельного кондуктора "Термит" и "Термит-мини".
Мы не стоим на месте.
Постоянно стремимся в перед.
Стараемся развивать уже готовые модели.
А так же добавлять новинки, упрощающие работу мебельщика.
В данном случае, мы решили сделать специальный упор для мебельного кондуктора "Термит" и "Термит-мини".

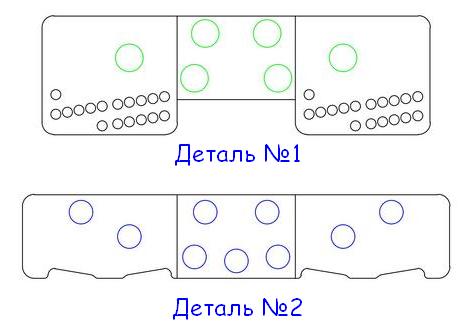

Данный упор состоит из двух частей.
Деталь №1.
Крепится сверху шаблона. В любом нужном месте шаблона.
Крепежные отверстия имеют диаметр 14 мм. Что дает возможность зафиксировать насадку на шаблоне с помощью прижимной втулки.
Деталь №2.
Крепится снизу шаблона. В штатном пазу шаблона.
Назначение этой насадки: упростить работу по сверлению в плоскость с помощью шаблона "Термит". А именно:
1. При Т-образной конструкции, при работе по плоскости, быстро выставить нужный размер.
2. Установить "базу" в любом месте шаблона. Это дает возможность работать "по месту".
Рассмотрим каждую деталь насадки по ближе.

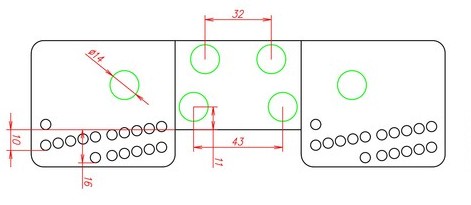

Деталь №1.
В центральной части насадка имеет паз равный ширине шаблонов "Термит".
Отверстия отмеченные зеленым цветом имеют диаметр 14 мм. Через эти отверстия, с помощью прижимных втулок, мы можем фиксировать данную насадку либо на шаблоне в рабочих отверстиях с резьбой М14з2, либо соединить с деталью №2.
Так же мы имеем ряд регулировочных отверстий, диаметром 5мм. , с шагом 1 мм.

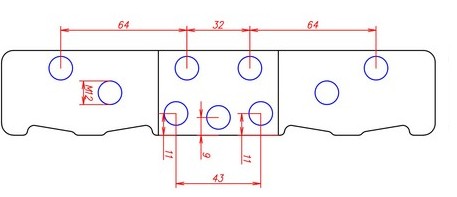

Деталь №2.
В центральной части мы так же имеем паз равный ширине шаблонов.
Отверстия отмеченные синим цветом имеют Резьбу М14х2. Они нужны для фиксации насадки на шаблоне.
Варианты применения:

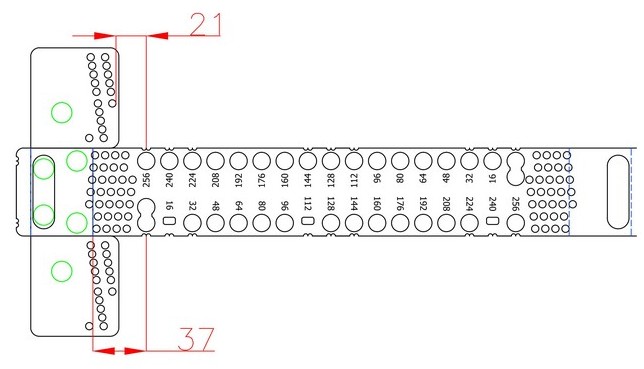

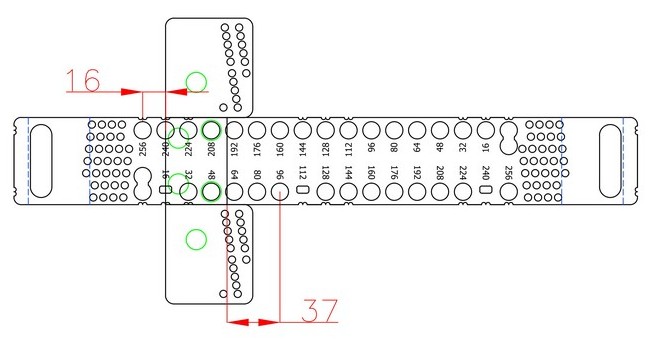

1. Т - образная конструкция.

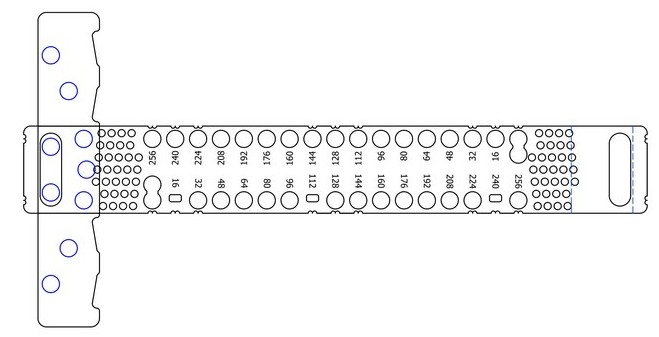

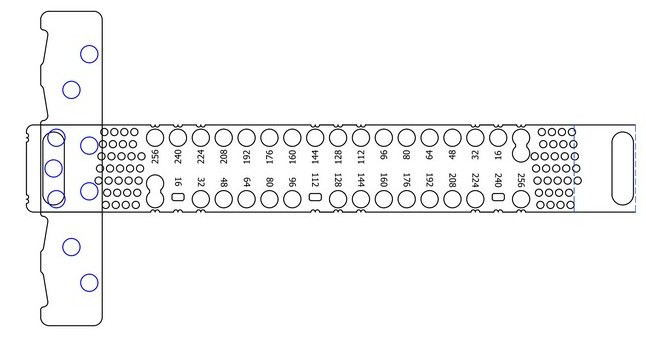

2. Возможность установить "базу", вдоль шаблона, в любом месте.

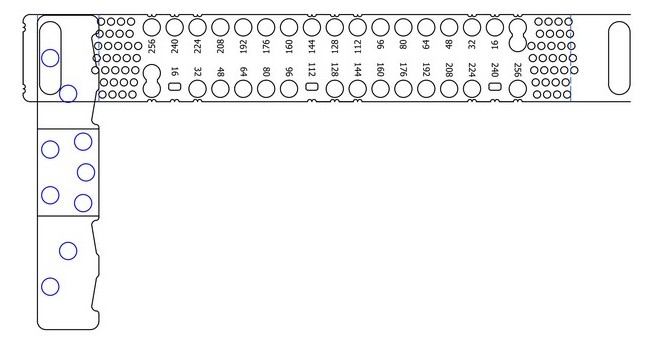

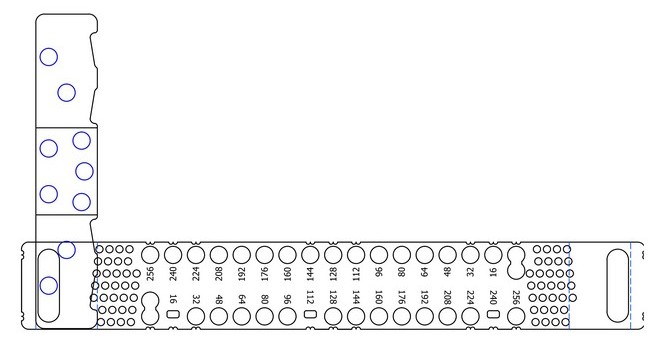

3. Варианты фиксирования детали №2, снизу шаблона, с помощью прижимной втулки через отверстие в шаблоне.
