Термит v.5_26 мм (paint) - ответная планка

Обратите внимание!Сверление происходит через втулки.

500.00 грн.
Вес: 0.150 кг
termite_v.5_26mm_plate_paint
В наличии
+

Описание

Для сверления в торец и возле торца.
Применяется в паре с шаблоном для сверления "Термит" v.5
Винты для фиксации ответной планки к шаблону - идут в комплекте шаблона.


Сверление сверлом с любым диаметром от 2,5 мм. до 10 мм.
Сверление обычными спиральными сверлами.


Сверление происходит через металлическую втулку. Ответная планка тем самым не изнашивается!
Металлические втулки есть обычные и "strong" (калёные).

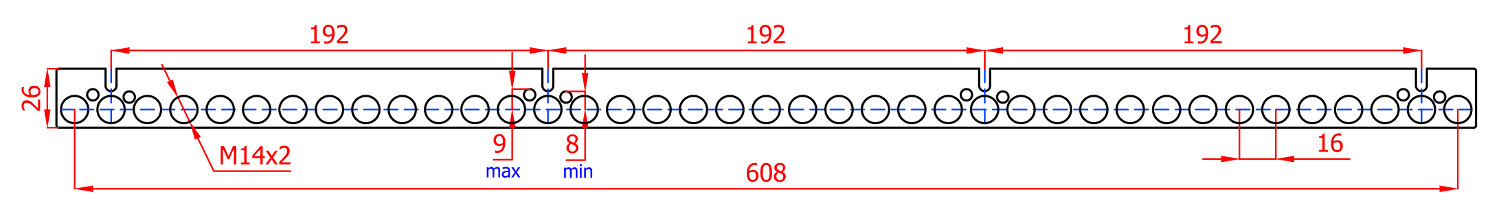

Основные размеры "Термит"v.5_26 мм (paint) - ответной планки:

Диапазон быстрой настройки: 8 мм. и 9 мм.

Внимание! Имеем возможность смещать ответную планку в большем диапазоне:
от 6 мм. до 11 мм.
Эти размеры получаем без регулировочных отверстий и штифтов.
Поэтому внимательно настраивайте нужный вам размер.
Перед работой - проверьте результат сверления штангельциркулем.

У каждой "ответной планки" есть свой диапазон регулировок.
Вы можете выбрать именно тот вариант который вам подходит.

Комплектация:

1."Термит" v.5_26 мм (paint) - ответная планка. - 1 шт.


Внимание! Крепёж ответной планки к шаблону - идёт в комплекте шаблона "Термит"

Краткий принцип работы.

1. В крутить в мебельный шаблон "Термит" втулки для сверления.
2. Настроить сам шаблон на требуемое действие.
Возможно будет необходимо применить одну из насадок.
Или придется работать на перфорированной столешнице.
Добиться крепкой фиксации мебельного кондуктора на заготовке. А так же зафиксировать саму заготовку на рабочем столе!
3. Перед сверлением всё тщательно проверить.
Если есть сомнения - то произвести тестовое сверление на опытном образце.
4, Произвести сверление на заготовке.

Общая информация по работе здесь.

Порядок монтажа ответной планки на шаблон:

1. Вставить стяжки в отверстия быстрой регулировки.

2. Установить ответную планку на торец шаблона пазами в фиксирующие винты.

3. Упереть стяжками в нижнюю плоскость шаблона.

4. Закрутить фиксирующие винты.

5. Вытащить стяжки.

Шаблон готов для сверления в торец и возле торца.
Осталось только в крутить нужные втулки для сверления.

1. Планка полностью покрашена.
Приятно и удобно читается информация.

1. Фиксация.
Обрабатываемая заготовка должна быть крепко зафиксирована на рабочем столе.
Кондуктор так же должен крепко фиксироваться на заготовке.
Не допускается работать с "ёрзанием".
Иначе точность результата работы уже не будет зависеть от точности кондуктора.

2. Сначала в торец а потом в плоскость.
Советуем сначала сверлить в торец заготовок. А потом уже сверлить заготовки в плоскость.
Так как иногда в конструкции могут быть утопленные детали относительно друг друга.
И в основном полки утапливаются по отношению стоек.
Это поможет избежать ошибок в процессе работы.

3. Пометки на заготовке.
Не стесняйтесь делать пометки (карандашом или даже маркером) на заготовках.
Чтоб четко видеть где лицевая/тыльная сторона заготовки, внутренняя/внешняя часть и др.
Это поможет избежать ошибок в процессе работы.

Характеристики

Вес товара (кг.):
0,1
Габарит товара ДxШxВ (мм.):
624х26х10
Материал:
Поликарбонат монолитный
