Працюємо від "бази"

Для правильної та швидкої роботи потрібно дотримуватися простих правил, описаних нижче.

При системному підході до проектування та виготовлення виробів з меблів, відповідно підвищується швидкість роботи та якість фінального виробу.
Отже, ось наші правила.

1. Проектування.

Будь-яке виготовлення меблів, необхідно починати з проектування креслень. Чи це буде один загальний (складальний) креслення із зазначенням всіх розмірів і деталей майбутнього виробу. Чи це буде комплект креслень. З наявністю загального (складального) креслення та комплекту креслень на кожну деталь.
Спочатку якісно виготовлена ​​технічна документація є запорукою отримання якісного та продуманого виробу.
Радимо звернути увагу при проектуванні на такі моменти:

1.1. Розмір від "бази".

У процесі присадки, зручно виставити один раз рулетку і від неї "відбити" всі полиці, або інші конструктивні елементи. Це не означає, що мають бути розміри тільки від "бази". У деяких випадках необхідні "поодинокі" розміри.
Приклад вказаний на малюнку нижче.

1.2. Вертикальні розміри (полиці, горизонтальні перегородки тощо).

В основному при виготовленні корпусних деталей використовується плита товщиною 16мм. та/або 18мм.
Якщо ми завжди відштовхуватимемося від однієї площини заготівлі, нам буде байдуже якої товщини оброблюваний матеріал.

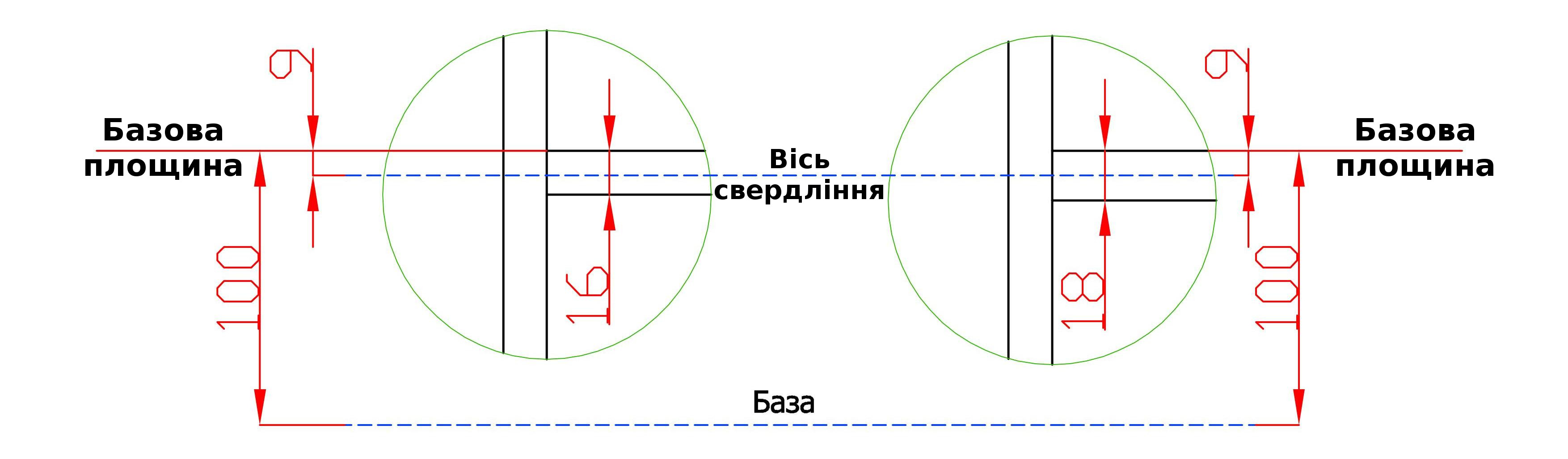

Застосуємо базовою площиною - верхню площину деталей, будь то полиця або будь-яка інша корпусна деталь. Відповідно всі вертикальні розміри до полиць та інших горизонтальних деталей ми будемо вказувати до них, верхній, площині. Так само і при свердлінні в торець, ми будемо використовувати верхню площину, як "базу".
Тобто свердління в торець відбуватиметься на відстані від цієї базової площини на відстані 9 мм.
Приклад вказаний на малюнку нижче.

1.3. Горизонтальні розміри (стійки, підпірки тощо).

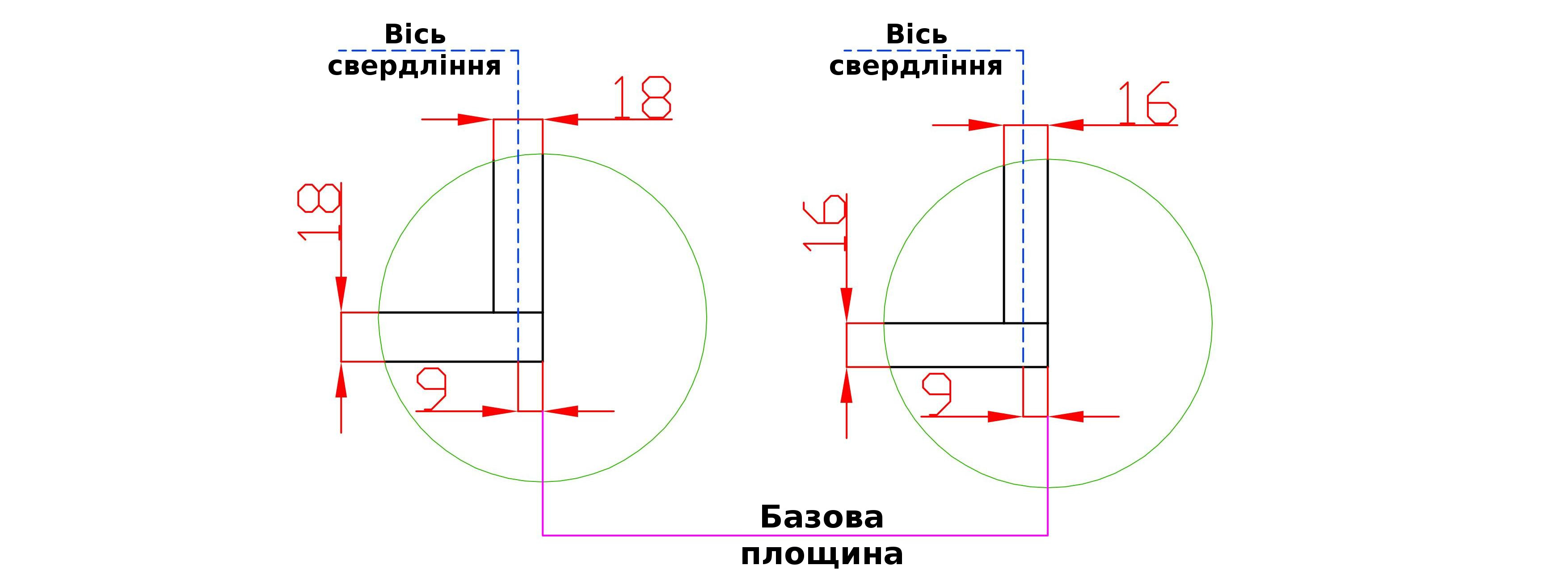

У крайніх стійках базовою площиною необхідно вибирати - зовнішні площини.
Цим ми досягнемо ідеального сполучення (без зазорів і платиків, або навпаки з необхідним платиком) даних деталей.
Приклад вказаний на малюнку нижче.

З внутрішніми стійками не так усе категорично. Базову площину потрібно вибирати, ґрунтуючись на своєму досвіді.
